Практика. Опыт. Рекомендации

1. ЧТО ТАКОЕ ВЕНТИЛЯЦИЯ И ДЛЯ ЧЕГО ОНА НУЖНА?

Вентиляция – это движение воздуха, воздухообмен. Согласно существующим нормам, каждое жилое помещение должно иметь вентиляцию, которая служит для удаления загрязнённого воздуха из нежилых помещений квартиры или дома. Если вентиляция работает исправно, мы этого не замечаем. Если же её работоспособность нарушена, то начинают запотевать стёкла на окнах, отсыревают углы, а на стенах и потолке появляется плесень; бельё сохнет в ванной по 2-3 дня, а запахи распространяются по всей квартире.

Помещение, где устанавливаются газовые водонагреватели, должно иметь вентиляционный канал. Для притока воздуха следует предусматривать в нижней части двери или стены, выходящей в смежное помещение, решетку или зазор между дверью и полом.

Не допускаются отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах.

Если в помещении установлены герметичные окна, автоматика колонки может отключать ее, если не будет обеспечен постоянный приток воздуха.

Что_такое

Якорь 1

2. КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ВЕНТИЛЯЦИИ

Вентиляцию можно проверить, а можно измерить. Проверить вентиляцию можно следующим образом: взяв прозрачный полиэтиленовый пакет, вырезать размерами 10х15 прямоугольник и расправив его поднести к вентиляционной решетке, в лучшем случае должно произойти прилипание пакета к вентиляционной решетке, в худшем случае нечего не произойдет, прямоугольник из пакета будет свисать вниз.

Убедительная просьба, не пытаться проверять работу вентиляционного канала зажигалками, свечками, факелами из свернутых газет и прочим приспособлением, имеющим открытый огонь т.к. все это приводит к печальным последствиям.

Измеряют вентиляцию специальным прибором – анемометром. Об этом мы расскажем в разделе НАРАБОТКИ В ПРЕДОСТАВЛЕНИИ УСЛУГ

На верх страницы

3. СЛУЧАИ ИЗ ПРАКТИКИ НАШЕЙ КОМПАНИИ

В диспетчерскую службу нашей компании поступила заявка от управляющей компании, где жилец жаловался на отсутствие вентиляции и в то же время на промерзание стен, и в связи с этим образовавшуюся плесень на обоях в углах спальных комнат, придя на обследование в данную квартиру, при входе сразу почувствовался спертый влажный воздух и отсутствие в воздухе кислорода. Из разговоров с хозяйкой, нами было выяснено, что она поменяла окна на пластиковые для того чтобы, не было сквозняков и скотчем дополнительно обклеила фрамуги окон, чтобы оттуда не сквозило. Заклеила вентиляционные решетки утверждая, что оттуда также идет холодный воздух. Пройдя по комнатам, мы действительно увидели сильно запотевшие окна, воду на подоконниках, плесень в углах комнат и дополнительно установленные обогревательные приборы. Из дальней беседы с хозяйкой квартиры было ясно полное отсутствие понимания важности воздухообмена в квартире, ее заблуждение что, ее полуторагодовалому ребенку вторично ставят диагноз пневмония с ее слов это от холода. Результат проверки приборами показал что в данной квартире при возможности правильной эксплуатации вентиляционный канал чист, работоспособность его не нарушена, из чего следует что есть необходимость разъяснить и довести до жильцов каким образом нужно организовать правильный воздухообмен в квартирах.

Отсутствие воздухообмена в квартире приводит к заболеваниям органов дыхания человека (раньше это была болезнь тюрем, где каждый третий болел бронхитом, переходящим в астму, каждый 10-й туберкулезом).

Придя на обследование по заявке управляющей компании, по факту отсутствия вентиляции нижних этажей дома 4/14, в ходе по этажного обследования было выяснено, что на двух этажах выше в ходе перепланировке квартир с целью, улучшения условий проживания, были вырезаны арки в вентиляционных блоках. Квартиры оказавшиеся ниже этажом были врезаны в один канал. В ходе беседы с хозяевами квартир каждый из них сообщил что перепланировка на прямую по их мнению не связана с ухудшением работы вентиляции т.к. она и раньше не работала. А это по большей мере возможно зависть соседей. После обследований и выдачи заключений данным жильцам за свой счет пришлось восстанавливать демонтированные вентиляционные блоки.

В случае необходимости перепланировки составляется схемы желаемой планировки и согласовывается с соответствующими органами местного управления

4/15 в течение 40 лет дом эксплуатировался в деревянными окнами, после установки большинством жильцов пластиковых окон, в одном из подъездов данного дома стали поступать жалобы от жильцов, о том что громко слышны голоса соседей. Запахи от приготовления пищи соседями, обратное задувание с вентиляционного канала и т.п. В результате обследования выяснилось, что все 5 этажей квартир расположенных по одному стояку врезаны в один канал. Таким образом, дом был сдан в эксплуатацию, разделив квартиры как положено, по своим проектным каналам система заработала.

Отдельно взятая система коммуникации в квартире является лишь частью огромной системы коммуникаций всего жилого дома, района и города. Поэтому исследуя причину возникновения отсутствия вентиляции локально в рамках одной квартиры не приносит положительного результа. Часто приходится проводить обследование всех квартир работающих в одном вент блоке.

Не редкий случай, когда встречаются социально активные, буйно помешанные на понимании демократии, умеющие манипулировать людьми, обвиняющие органы управления во всех происходящих бедах с ними, за их халатность, не разумность, не дееспособность и т.п. Сами же не имея ни малейшего технического понимания в решении данных проблем, подают не совсем корректные заявки и требуют скорейшего их выполнения обращаясь с письмами во все выше стоящие инстанции, а на деле препятствуя выполнению их же поданной заявке.

Мы научились помогать управляющим компаниям решать проблемы людей данной социальной позиции путем выдачи заключений и четкого технического обоснования тех или иных причин, отсутствия вентиляции, образование плесени и т.п.

Банальные засоры после проведения очередного ремонта кровли, когда внутрь каналов попадают «бич пакеты» гастарбайтеров, пачки сигарет, куски цементного раствора и т.п. Очень часто приходится переделывать систему вентиляции за горе мастерами, не имеющих ни какого понятия о работе данных систем.

Поэтому, мы рекомендуем обращаться к специалистам, людям знающим свое дело. Умеющим быстро находить причину отсутствия вентиляции и устранять ее за короткий срок.

Отсутствие определенного опыта и знаний после длительного периода в квартире в сифонах ванной и кухни высыхает вода работающее как обратный клапан в данной системе, что приводит к заполнению всей квартиры запахом из канализационной трубы, а порой к появлению свиста не понятного происхождения. Жильцы в этом случае не понимая причину происходящего сетуют на отсутствие вентиляции либо появления запахов с вентиляцией.

Рекомендуем закрывать пробкой раковины, ванные в период отсутствия, т.к. во избежание последствий не оставишь форточку или окно, советуем установить приточный клапан.

Случви_практтики

На верх страницы

Знаменитая_верх

4.«ЗНАМЕНИТАЯ» ПРОБЛЕМА ПОСЛЕДНИХ ЭТАЖЕЙ

Иногда, когда к нам обращались за помощью люди и при описании своей проблемы, говорили, что у них последний этаж в доме, то этого бывало достаточно чтобы, не сходя с места установить причину отсутствия нормальной вентиляции. Потом оставалось только выйти на место и подтвердить свои предположения. Поверьте, от этой проблемы страдает огромное количество людей, тысячи. Дело в том, что для нормальной работы вентиляции в квартире, воздуху желательно пройти по вент-каналу хотя бы около 2-х метров по вертикали. На любом другом этаже такое возможно, но на последнем такая возможность исключена - препятствием выступает чердачное помещение. Существует три способа вывода вентиляции из квартиры на улицу. Первый – вент-каналы выходят на крышу напрямую в виде оголовка трубы. Так строили почти все дома до начала ХХ века, а потом стали постепенно отходить от этого способа. Причина – возросла этажность домов. Этот способ нас не интересует, потому что с ним проблем почти никогда не возникало. Второй способ – вентиляция, достигая чердака, накрывалась горизонтальными герметичными коробами, которые соединялись с шахтой, выходившей наружу поверх крыши. Третий способ (современный) – вентиляция попадает сначала на чердак, который служит своеобразной промежуточной вент-камерой, а уже после этого выходит наружу через одну общую вент-шахту.

Нас интересуют второй и третий варианты. Во втором случае происходит следующее – воздух по каналам со всех этажей поднимается вверх до уровня чердака и врывается в горизонтальный соединительный короб, смонтированный на чердаке. При этом происходит удар воздушного потока о крышку горизонтального вент-короба. Воздушный поток немного отклоняется в сторону вент-шахты, но если внутреннее сечение горизонтального чердачного короба недостаточное, то в коробе возникает область повышенного давления и воздух стремится найти себе выход в любое ближайшее отверстие. Таких выходов (отверстий) обычно два – вент-шахта, предназначенная для этого и канал верхнего этажа, т. к. он самый ближний и находится почти в коробе на расстоянии всего-то 40-60 см. и его проще простого «продавить» в обратную сторону. Если же сечение короба на чердаке достаточное, но крышка смонтирована слишком низко, то происходит то же самое – обратная тяга – воздушный поток из-за маленькой высоты крышки не успевает отклониться в сторону вент-шахты и происходит удар. Отражённый поток воздуха «продавливает» вентиляцию верхнего этажа и все запахи с нижних этажей заходят в эту квартиру. Бороться с этим можно двумя способами – глобальным и локальным. Глобальный – увеличить сечение чердачного горизонтального соединительного короба путём изменения его высоты в 2 – 3 раза, плюс устройство внутри короба «хитрых» приспособлений, которые мы называем «рассечками». Но, во-первых, это должны делать специалисты, а во-вторых, не рекомендуется увеличивать сечение короба, если к вент-шахте с противоположной стороны присоединены такие же короба. Локальный способ состоит в том, что каналы верхнего этажа отделяются от общего воздушного потока и отдельно заводятся в шахту поверх короба. Эти индивидуальные каналы утепляются, чтобы не нарушать температурно-влажностный режим (ТВР) чердака. И всё – вентиляция в квартире работает.

Теперь, что касается третьего (современного) варианта удаления воздуха. По этому принципу работает вентиляция во всех многоэтажках (серии : П – 44, П3М, КОПЭ и т. п.). Последние этажи в таких домах страдают чаще не от обратной тяги, а от ослабленной. Вместо того, чтобы пройти положенные по нормам 2 метра по вертикали и после этого соединиться с общим потоком, на последних этажах происходит следующее – воздух, попадая в канал, проходит всего около 30 сантиметров по вертикали и, не успев набрать силу и скорость, рассеивается. Вентиляция таким образом не пропадает, но воздухообмен в верхней квартире сильно снижается. Если же входные и межсекционные двери чердака будут открыты (часто так и бывает), то возникает сильнейший сквозняк, способный «опрокинуть» тягу в квартирах верхнего этажа. Чтобы этого не происходило, индивидуальные каналы верхнего этажа необходимо нарастить. Диаметр этих каналов 140 мм. Нужно надеть на эти отверстия трубы такого же диаметра, а места стыков тщательно обмазать алебастром. Трубы вывести примерно на высоту 1 метра и наклонить их слегка в сторону общей шахты, чтобы поток воздуха, поднимающийся снизу, пролетая рядом с выведенными трубами, силой своего потока подхватывал и вытягивал воздух из каналов верхнего этажа.

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

4.«ЗНАМЕНИТАЯ» ПРОБЛЕМА ПОСЛЕДНИХ ЭТАЖЕЙ

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

На верх страницы

Своими_силами

5. ОБОРУДОВАНИЕ ИЗГОТОВЛЕННОЕ СВОИМИ СИЛАМИ

Решая проблему верхних этажей, изучая опыт соседних регионов и зарубежных стран мы собственными силами спроектировали отработали производство, изготовили и установили 2 Турбодефлектора. В 56 и 12 комплексах Нового города.. Тем самым снизив себестоимость готового продукта для нашего города и расположенных рядом городов

Также нами разработаны устройства Турбовентилятора способное работать вент блоки для домов типовой серии 83 с установкой вент канал и работающей за счет потока воздуха в разгонном канале вытягивая воздух с последнего проблемного этажа

Самостоятельно были разработаны, изготовлены приточные клапана, которые вполне будут конкурировать с другими моделями российских производителей

Нами были произведены пробные модели вентиляторов (для верхних этажей ) с малой потребляемой мощностью, где что экономит электроэнергию. Установкой их в тех случаях где нет возможности установки Турбодефлектора

На верх страницы

Опыт_зарубежа

6. ОПЫТ РОССИЙСКИХ И ЗАРУБЕЖНЫХ ПРОИЗВОДИТЕЛЕЙ

Опыт разработки энергоэффективных систем вентиляции для жилых домов. С. Кищенко,
канд. техн. наук, Координатор проекта ТАСИС ERUS 9705
Г. Шретер,
Руководитель проекта ТАСИС ERUS 9705(По материалам международного семинара)В качестве демонстрационных объектов выбраны: 17-этажное здание серии 111-355МО в микрорайоне Никулино-2 и 9-этажное реконструируемое здание серии 1-515-04/9М на Хабаровской улице.В настоящее время в Москве по заказу Правительства города реализуется проект ТАСИС ERUS 9705 Энергосбережение в строительном комплексе , финансируемый Европейской Комиссией, целью которого является оказание содействия Правительству Москвы в разработке типового проекта нового и реконструируемого здания, практическое осуществление которых позволило бы сократить на 30 % их энергопотребление.Уделяя существенное внимание проблеме создания современной системы вентиляции жилых домов, Правительство Москвы (Комплекс архитектуры, строительства, развития и реконструкции) совместно с руководством проекта ТАСИС организовали и провели на базе ОАО Сантехпром 29 февраля сего года специальный международный семинар Зарубежный и российский опыт разработки энергоэффективных систем вентиляции для жилых домов .При этом, одной из центральных задач проекта является разработка энергоэффективной системы вентиляции, обеспечивающей как тепловой комфорт проживания в условиях повышенной герметичности зданий, так и сокращение расхода тепла на подогрев инфильтрующегося воздуха.Существенный интерес представляет опыт Восточных земель Германии, где за последнее время была осуществлена массовая реконструкция панельных зданий, включая модернизацию систем вентиляции.В Западной Европе еще раньше столкнулись с аналогичными проблемами, и там уже накоплен определенный опыт по их решению.До середины 60-х годов более 65 % жилого фонда бывшей ГДР использовали естественную систему вентиляции. С начала 70-х годов в жилых зданиях промышленного строительства (это около 30 % от общего) использовалась механическая вентиляция как вытяжная, так и приточно-вытяжная. Последняя применялись лишь в высотных домах отдельных серий - в 10-этажных 1969 года постройки и в 18-21-этажных 1970-1975 годов постройки.Так, в настоящее время в Германии применяются следующие системы вентиляции для жилых зданий:
естественные;
вытяжные с центральным вентилятором;
приточно-вытяжные с утилизацией тепла и без нее.В настоящее время в многоэтажных жилых зданиях предпочтение отдается централизованным установкам вытяжной вентиляции, однако используются также индивидуальные вентиляторы в ванной и туалете или на кухне, в случае, если в этих помещениях нет окон.Необходимо подчеркнуть, что из-за неудовлетворительной работы систем естественной вентиляции с использованием коллекторных шахт, связанной, прежде всего, с негерметичностью, с июня 1981 года в Германии подобные системы в новостройках и в модернизированных домах не нормируются.Специалисты из Германии успешно используют в централизованную вытяжную вентиляционную систему с поквартирно изменяющимся расходом воздуха AIROSET-2000.Для возможности регулирования поступающего в квартиры воздуха в странах Западной Европы в системах вытяжной вентиляции используют следующие основные системы:
устройство в наружной стене под окном - один из примеров см. рис. 1;
устройство в наружной стене рядом с окном (рис. ;
оконное впускное устройство нерегулируемое (рис. и с ограничением максимального притока воздуха (рис. .За последние 10 лет подобные системы, рассчитанные на 22-этажные дома, были установлены в десятках тысяч квартир. В Москве в рамках одного из проектов эта система установлена в 10-этажном доме.Преимущество этой системы перед остальными заключается в следующем:
возможность регулирования системы вентиляции в каждой квартире;
низкий уровень шума;
экономия энергии;
несложное техническое обслуживание;
соответствие требованиям противопожарной безопасности.Во Франции используется система вытяжной вентиляции со специально спрофилированной в оконном проеме или в стене под окном щелью. Изнутри помещения эта щель закрывается клапаном с глушителем и мембраной с отверстиями из полиэтиленовой пленки. Одной из последних разработок является специальный клапан, открывающийся при достижении определенной влажности в помещении.Одним из центральных элементов этой системы является настенный автомат, значительную часть поверхности которого занимает фильтр. В автомат встроен датчик влажности, что позволяет своевременно решать проблему возникновения повышенной влажности в помещении. Система также снабжается радиальным крышным вентилятором с незакрученно-направленным вертикальным выпуском воздуха и цокольным шумоглушителем.Еще одним примером использования регулирования пропуска воздуха через окно является система ReComat, которая представляет собой вентиляционные пластины из пластмассы, привинчиваемые в верхнюю часть рамы окна, что позволяет обеспечивать при давлениях от 20 до 30 Па расход воздуха в диапазоне 4,3-6,0 м3/ч.Одним из решений по регулированию пропуска воздуха через окно является система с устройством ALD (рис. , которая обеспечивает пропуск свыше 10 м3/ч воздуха. Интегрированный регулирующий клапан полностью автоматически ограничивает объем свежего воздуха при перепаде давления свыше 8 Пa (рис. . Свободно двигающийся клапан, имеющий форму буквы Z , ограничивает поперечное сечение кольцевого канала в зависимости от количества проникающего воздуха.Попытка избежать недостатков централизованной приточно-вытяжной системы вентиляции привела к разработке децентрализованной поквартирной приточно-вытяжной системы с утилизацией тепла (рис. . Эта система обладает следующими преимуществами:
постоянное вентилирование всего жилого пространства;
относительная влажность воздуха в помещении не превышает 45 %;
благодаря двукратной фильтрации обеспечен подвод чистого воздуха;
экономия тепла за счет утилизации составляет до 20 %.Что касается централизованных приточно-вытяжных систем с утилизацией тепла, то они имеют наивысший потенциал экономии тепла, однако его достижение связано с высокими энергетическими и эксплуатационными затратами, а также с необходимостью ограничивать инициативу жильцов по самопроизвольному открытию окон.При поступлении воздуха с расходом 34 м3/ч уровень шума составляет 21 ДБа (практически неслышен), при расходе 60 м3/ч - уровень шума 32 ДБа (тихий шелест листьев), а при расходе 80 м3/ч уровень шума - 39 ДБа (шум вентилятора компьютера).Так называемая система System Airaterm позволяет плавно регулировать воздухообмен, учитывая также солнечное излучение и скорость ветра, достигая теплового коэффициента полезного действия 66-80 %, и обеспечивает влажность в помещении на уровне 45-55 %.Однако, на наш взгляд, стоимость таких установок достаточно высока, чтобы их рекомендовать для использования в массовом строительстве.Подобного рода системы с утилизацией уже успешно работают в Германии в 5-, 10-, 11-этажных зданиях.Поэтому эксперты, работающие в проекте ТАСИС, предлагают приоритетно рассмотреть использование вытяжной вентиляции, способной работать в двух режимах: базовом с воздухообменом 20-30 м3/ч и потребительском с воздухообменом более 30 м3/ч на человека.Предварительный анализ рассмотренных систем позволяет заключить, что в современных герметичных зданиях необходимый с точки зрения гигиены и строительной физики воздухообмен может быть обеспечен только с помощью принудительной вентиляции.Необходимо также подчеркнуть, что была достигнута договоренность между представителями Правительства Москвы и зарубежных фирм об испытании на экспериментальных зданиях в рамках проекта отдельных образцов регулирующих клапанов.Только такая система может обеспечить достаточную вентиляцию всех квартир с соблюдением качества воздуха. Долголетние наблюдения в Западной Европе показали, что росту грибовидной плесени способствуют не столько очень низкие температуры наружного воздуха, но, прежде всего, температуры воздуха между 8 и 18°С. Причиной их роста является высокое содержание влаги при одновременном уменьшении вентиляции вследствие сокращения термического перепада давлений.В свою очередь, мы готовы предоставить более подробную информацию по материалам семинара и реализуемого в Москве проекта ТАСИС.В заключение, нам хотелось бы подчеркнуть, что представительство проекта ТАСИС готово выслушать полезные советы и рекомендации заинтересованных лиц и организаций по изложенным вопросам с тем, чтобы по окончании проекта избежать поверхностных, нереализуемых в условиях Москвы (России) технических решений.Литература
Материалы международного семинара Зарубежный и российский опыт разработки энергоэффективных систем вентиляции для жилых домов . Москва, 29 февраля-01 марта 2000 г. - 49 с.
Системы вентиляции и кондиционирования. Теория и практика. Учебное пособие. М., Евроклимат , изд-во Арина , 2000 - 416 с.
Журнал АВОК , 1999, № 1-6.
Domestic Ventilation with Heat Recovery, European Commission Directorate-General for Energy, 1998.

На верх страницы

Наработки

7. .НАРАБОТКИ В ПРЕДОСТАВЛЕНИИ УСЛУГ

ПОЧЕМУ «ВДРУГ» ПЕРЕСТАЛА РАБОТАТЬ ВЕНТИЛЯЦИЯ?

Так бывает. Вроде работала-работала много лет и «вдруг» перестала. Многие жильцы склонны полагать, что причиной этому являются соседи, которые влезли в вентиляционный стояк и что-то там перекрыли. Конечно, есть и такие «умельцы». Эти «спецы» прекрасно понимают, что по электрической сети течёт ток, по канализации - какашки, по трубам – вода, но когда дело доходит до вентиляции – логика им отказывает – они не могут понять, что там вовсе не пустота, которую надо занять, там – движется воздух.

Но речь не о них. Если сразу отсечь все случаи, когда соседи действительно нарушили вентиляцию и попытаться разобраться в остальных причинах, повлиявших на её работоспособность, то окажется, что огромное количество проблем с вентиляцией жильцы создают себе сами.

Как это происходит? Для примера возьмём самую распространённую современную схему естественной вентиляции:
а) многоэтажный дом,
б) вентиляция дома выходит на тёплый чердак и состоит из сборного канала (общая шахта) и канала-спутника.
Под эту схему подходят дома серий: П-44, П-3М, КОПЭ, П-46, П-55, П-30, П-42, П-43, некоторые монолитные дома и многие менее распространённые серии.

Вентиляция в этих домах состоит из сборного канала (общая шахта), который идёт транзитом с первого этажа и до чердака. Помимо этого для каждой квартиры имеется индивидуальный канал (канал-спутник), который начинается с вентиляционной решётки в квартире, затем поднимается на один этаж и, не доходя до такого же индивидуального канала вышерасположенной квартиры, выходит через отверстие в общую шахту, где воздух и продолжает своё движение до чердака и дальше на улицу.

Чтобы проще было понимать данную схему, представьте себе полноводную реку с впадающими в неё небольшими речушками. Это и есть рассматриваемая схема вентиляции. Река – это сборная шахта; ручейки, впадающие в неё – это каналы-спутники.

Как притоки питают полноводную реку, так и каналы-спутники наполняют воздухом сборную шахту. Если начать перекрывать притоки, то река обмелеет и пересохнет. Если из каналов-спутников не будет выходить воздух, то скорость и объём воздуха в сборной шахте существенно уменьшится. Поскольку система вентиляции дома – это цепочка взаимосвязанных и взаимозависимых звеньев, то нарушение одного из звеньев приводит к изменениям во всей цепи, что в итоге оборачивается проблемами для всей системы вентиляции стояка, подъезда, а иногда и дома.

Можно проследить все этапы нарушения системы вентиляции.

Обычный 17-ти этажный панельный дом, каких полно сплошь и рядом. Схема вентиляции, применённая в этих домах – пожалуй, лучшая из того, что придумал человек для жилых высотных домов. Эта система вентиляции способна работать даже в сильнейшую жару. Хотя, по определению, она не должна работать летом. В жару вентиляция по всем условиям и правилам должна остановиться или опрокинуться (обратная тяга). Но этого не происходит в данных домах, потому что вентиляционный канал, в роли которого выступает сборная шахта, имеет высоту около 50 метров. И за счёт такого перепада по высоте, а значит и перепада по разности давления между нижней и верхней точками, возникает довольно сильный поток воздуха (тяга). Усиливающим фактором здесь выступает "тёплый чердак". И данную связку не способна «перебить» даже сильная жара. НО… только в том случае, если для данной системы вентиляции созданы условия, необходимые ей для работы.

Один подъезд любого многоподъездного дома с тёплым чердаком - это замкнутая и обособленная система. Вентиляция любой квартиры этого подъезда – это составная часть данной системы. То есть, вентиляция каждой квартиры зависит от остальных квартир подъезда и, наоборот – каждая квартира оказывает влияние на все остальные квартиры.

Влияние одной квартиры на свой стояк или весь подъезд – незначительное и не способно изменить «расстановку сил». Но это если одна квартира. А если их несколько?? Если их пять, или десять, или двадцать, или половина. А если больше половины? То есть, если имеются квартиры, которые не участвуют в системе (выпадают из неё), значит, данная система теряет силу, слабеет. Существует определённая критическая точка, после которой она даёт сбой. То есть сумма всех воздушных потоков, выходящих на чердак, оказывается недостаточной, чтобы вытолкнуть этот воздух с чердака в атмосферу. Потому что общая вытяжная шахта, идущая с чердака на крышу(на улицу), имеет довольно внушительные размеры. И эта прорва «хочет кушать», т. е. её размеры рассчитаны на прохождение определённого объёма воздуха, который она недополучает. Есть такая поговорка: «Шилом моря не согреешь». Это как раз наш случай. В результате, скорость и плотность воздушного потока в такой шахте снижается и тяга опрокидывается. Зимой более «тяжёлый» холодный воздух опускается, а выходящий тёплый воздушный поток («шило») слишком мал для больших размеров шахты («море»).

Возникает резонный вопрос: «Почему уменьшается объём воздуха, выбрасываемого через вент.шахту в атмосферу? В чём причина?».

Ответ можно получить на примере самого маленького звена общей системы вентиляции – на примере вентиляции отдельно взятой квартиры.

В квартире имеется два вентиляционных канала. Один работает на кухню, другой – на с/узел (ванная+туалет). Два канала 24 часа в сутки удаляют воздух из квартиры в вентиляцию. На смену удалённому грязному, влажному, отработанному воздуху должен прийти другой воздух – наружный, свежий, обогащённый кислородом. Т. е. ПРИТОК. Благодаря этой циркуляции, этому постоянному замещению (притоку), в квартире поддерживаются нормальные условия для проживания.

Нормальным, полноценным притоком можно считать только приток наружного воздуха. Воздух, пришедший с лестничной площадки через щели во входной двери или, пришедший из соседней комнаты (квартиры), по качеству ничем не лучше того воздуха, который уже имеется в квартире. Он такой же грязный, влажный, в него уже покурили, пшикнули туалетным освежителем и насытили «ароматами» кухни. Это как в старом анекдоте про концлагерь: «Сегодня будет смена белья. Первый барак меняется со вторым».

Раньше приток в квартиру, в основном, осуществлялся через щели и неплотности в наших старых, страшных, кривых, дырявых окнах. При замене этих позорных окон на новые герметичные стеклопакеты, нарушается прежний порядок циркуляции воздуха. Новые окна очень плотные, щелей в них практически нет, а значит приток наружного воздуха через них почти нулевой. Временное приоткрытие форточек и створок – это самообман. Вентиляция работает постоянно, а значит потребность в притоке тоже постоянная.

Кто-нибудь пытался выкачать воздух из пластиковой бутылки?? Правильно. Это не возможно. А если в бутылке сделать отверстие?? Тогда можно выкачивать воздух из бутылки до бесконечности. Отверстие – это приток. Бутылка – это квартира с герметичными стеклопакетами. Когда окна закрыты – вентиляция нормально работать не может. В этих условиях с ней может происходить всего две вещи:

а) один из вент-каналов квартиры (более сильный канал) начнёт перетягивать другой канал. То есть второй, более слабый канал, начнёт выполнять функцию притока, который был загублен установкой новых окон;

б) оба вент-канала будут работать как прежде, а недостающий приток будут возмещать через щели между другими квартирами. То есть будут засасывать в квартиру точно такой же отработанный воздух, какой и удаляется, только уже с чужими запахами.

Вот и получается, что: в одном случае, вместо двух нормально работающих каналов квартиры, мы имеем только один работающий канал. А значит, объём удаляемого воздуха из одной квартиры уменьшился, как минимум, наполовину(!!!). Во втором случае, каналы вроде бы наполняют сборную шахту воздухом, но это воздух, находящийся внутри дома, а не наружный. А значит, каналы не работают на квартиру, в которой они расположены и циркуляция воздуха в этой квартире нарушена.

Теперь выйдите на улицу, посмотрите на любой дом, выберите любой стояк квартир и посчитайте, сколько по всей вертикали осталось старых окон, а сколько стоит пластиковых. Те, что с пластиком – можно вычёркивать из общей системы вентиляции подъезда. Это – балласт. Без притока эти квартиры гирями висят на ногах системы вентиляции. И если летом или зимой (зимой реже) из ваших вент-каналов «вдруг» пойдёт обратная тяга, то можете смело сказать этим соседям «большое спасибо». Они очень старались.

САМОЕ РАСПРОСТРАНЁННОЕ ЗАБЛУЖДЕНИЕ

У каждого из нас в квартире есть кухня. У каждого на кухне стоит плита (газовая или электрическая). И у подавляющего большинства над плитой имеется вытяжной «зонт» (в простонародье - «вытяжка»). В чём состоит заблуждение?? В том, что очень многие люди считают «вытяжку» эквивалентом вентиляции кухни. Иначе, как объяснить то, что, устанавливая вытяжку над плитой, воздуховод от неё заводят в вентиляционное отверстие кухни, закрывая его полностью?

Делают это по нескольким причинам – либо посоветовали строители, которые делали ремонт, либо от полной уверенности, что даже так воздух из кухни прекрасно удаляется. Плюс ко всему, продавцы вытяжек утверждают, что мощность покупаемой вытяжки должна подбираться с учётом площади кухни. На самом деле всё это – заблуждение.

Попробуем разобраться, откуда это пошло. Если внимательно почитать различные нормативные документы для строительства и эксплуатации, то прослеживается странная закономерность: НИ В ОДНОМ документе Вы не встретите слово… ВЫТЯЖКА!

Замечание: 1) речь идет именно о нормативных документах, а не справочных; 2) вытяжка - кухонный вытяжной зонт(существительное), а не вытяжка - как действие(глагол).

Итак, если в нормативной базе отсутствует такое понятие, как вытяжка, то, как может нормироваться воздухообмен с ее помощью??? Нонсенс.

Тогда у конечных пользователей вытяжками возникает резонный вопрос: как же так, вытяжки существуют, а слова нет? А все очень просто, есть и слово и вытяжки, только они, как бы «вне закона». И связано это с тем, что ВСЕ жилые здания (99,99%) в России (и бывшем СССР) имеют естественную вентиляцию, или, правильнее, вентиляцию с естественным побуждением.

Т.е. воздух в наши квартиры приходит через неплотности в окнах, дверях и строительных конструкциях, а также через специальные приточные клапаны или каналы, а уходит через вент.каналы, расположенные в кухне, ванной, туалете.

Как это связано? Попробуем объяснить. Любые строительные конструкции или коммуникации, рассчитываются на определенные нагрузки. Вентиляция в этом списке не исключение. Наши каналы имеют достаточно ограниченные возможности по пропускной способности. В наилучших условиях их производительность составляет 150 – 180 м3/ч (для сравнения: современные вытяжки имеют мощность 600-1100м3\ч)

Извините, если мы заняли у Вас много времени. Вот мы и подошли к заблуждениям. Дело в том, что существуют еще нормы для механической вентиляции, которые значительно отличаются от норм для естественной вентиляции. Например, воздухообмен для кухни с естественной вентиляцией должен быть 3-х кратным, а с механической вентиляцией - 10-12 кратным. Так вот, продавцы вытяжек применяют норму (10-12 крат), не задумываясь, что вытяжка над плитой и нормы механической вентиляции никак между собой не связаны и вытяжка над плитой не имеет НИКАКОГО ОТНОШЕНИЯ К ВЕНТИЛЯЦИИ помещений.

Вытяжной зонт не предназначен для вентиляции кухни. Он лишь для удаления загрязнённого воздуха, находящегося в небольшом пространстве над плитой. Вытяжка не в состоянии справиться с воздухом, который поднялся к потолку лучше, чем обычный вентканал в верхней части помещения. Для вытяжки «дотянуться» до этого воздуха – практически непосильная задача. Дело в том, что поведение потока воздуха при всасывании и при выбросе разное. При всасывании воздух забирается с расстояния не более одного диаметра всасывающего отверстия, а выбрасывается воздушная струя на расстояние пятнадцати диаметров отверстия. Именно поэтому мы пылесосим ковёр не с высоты метра, а прижимая щётку. Именно поэтому мы в жару направляем на себя вентилятор лицевой стороной, а не обратной. Именно поэтому вытяжка не может «взять» загрязнённый воздух (запахи), который поднялся к потолку.

Вытяжка во время работы удаляет воздух над плитой и поблизости. Тем самым создаётся движение воздуха в помещении, и вовлекаются в процесс смешивания дополнительные потоки воздуха. Сколько выкачивается из помещения, столько же поступает на замену. Если вытяжка прокачала 1000 кубометров воздуха - это вовсе не означает, что в помещении несколько раз полностью обновился воздух. Возникшая пустота, которую не любит Природа, будет заполняться воздухом, который пришёл откуда угодно - из форточки, из других комнат, из щелей. Но запахи от приготовления пищи, которые поднялись к потолку, почти не участвуют в смешивании и удаляются с трудом. Неспроста в инструкциях к вытяжкам написано, что… «…с целью максимальной эффективности работы вытяжной зонт должен располагаться на 60 см. от электроплиты и на 75 см. от газовой плиты…». «…Во время работы вытяжки избегайте воздушных потоков – это может быть причиной распространения запахов по всему помещению». Если бы вытяжка была предназначена для вентиляции кухни, то в инструкциях не было бы подобных рекомендаций, а сам вытяжной «зонт» советовали бы устанавливать вверху, вместо люстры.

К слову, в инструкциях к вытяжкам нет упоминаний, на какой объём помещения она рассчитана. Это уже придумали сами продавцы данного товара. Площадь помещения на производительность НЕ ВЛИЯЕТ. И наоборот, мощность покупаемой вытяжки не вытекает из размеров помещения.

Главный фактор, влияющий на производительность вытяжки – это сечение вентканалов в наших домах.Подавляющее большинство каналов на территории нашей страны имеют сечение 130 х 130 мм, или диаметр 140 мм. Присоединяя к такому небольшому каналу механическую (принудительную) вентиляцию, мы получаем мизерный эффект. Больше воздуха, чем может такой канал всё равно не пропустит, сколько не старайся. Почти в любой инструкции к вентилятору или вытяжке нарисована диаграмма, на которой изображена кривая зависимости производительности от давления, из которой ясно, что чем выше давление, тем ниже производительность вытяжки или вентилятора. Основные факторы, из-за которых происходит повышение давления в канале и, как следствие, падение производительности – это: неровности внутри канала; смещение поэтажных блоков; выступающий раствор; зауженное сечение; материал и форма соединительных воздуховодов; каждый поворот на пути воздушного потока.

В итоге, благодаря влиянию этих факторов, в канале и на подходе к нему будет создаваться повышенное давление, а, как известно, чем выше давление, тем меньше производительность вытяжки. Это означает, что МОЩНАЯ вытяжка сама себя «душит». И чем мощней вытяжка - тем сильней она себя «запирает».

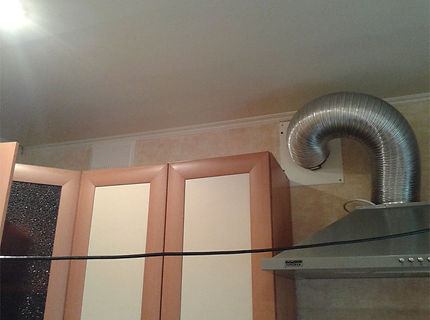

Можно присоединить вытяжку производительностью 1000 м3/ч, можно 1500 м3/ч, можно 5000 м3/ч (если такая есть), но во всех случаях результат будет одинаков – в канал удастся протолкнуть чуть больший объём воздуха и всё!!! Остальное – потери!!!

Как-то на одно из подключений вытяжки к вентканалу диаметром 140 мм., в серии П-44, мы специально прихватили с собой чашечный анемометр для замеров. Когда почти всё было смонтировано, спросили у клиента разрешение немного поэкспериментировать. Разъединили воздуховод и поставили заранее заготовленную вставку с анемометром. Вытяжка четырёхскоростная "САТА". Вентилятор центробежный. Протяжённость воздуховода 3,5 метра с двумя поворотами. Воздуховод пластмассовый, диаметром 125 мм. Максимальная производительность вытяжного купола 1020 м3/ч. Анемометр был установлен перед последним поворотом (у самого входа в вентблок). Первая скорость - анемометр показал 250 кубов/час. Вторая скорость - показания 340 кубов/час. Третья скорость - показания 400 кубов/час. Четвёртая скорость – 400 кубов/час. Итог: 1) разница в производительности между первой и четвёртой скоростями - минимальна; 2) канал пропустил ВСЁ ЧТО МОГ, а значит, потери просто огромны; 3) шум на третьей и четвёртой скорости вырос, а толку ноль. И это при том, что стенки соединительных воздуховодов и вентиляционного канала очень гладкие!!! Представьте, каковы будут потери производительности, если присоединить вытяжку к вентканалу, который выполнен, скажем, в кирпичной кладке!!!

Конечно, можно использовать вытяжку как простой вентилятор, но в этом случае не стоит надеяться на то, что она обеспечит вам полноценный воздухообмен. Мы не отговариваем от приобретения вытяжки вообще и не утверждаем, что это не нужная и бесполезная вещь. Конечно это не так.

Единственная цель, которую мы преследуем – это желание предостеречь потребителя от всеобщего заблуждения.

А именно:
1) не стоит воспринимать вытяжной зонт на кухне как эквивалент вентиляции помещения – он не имеет к этому никакого отношения;
2) покупая вытяжку, нельзя отталкиваться от размеров помещения – это вещи не связанные.

Якорь 4

8. ПРАКТИЧЕСКИЕ СОВЕТЫ ПО УСТРОЙСТВУ ВЕНТИЛЯЦИИ В ЧАСТНОМ ДОМЕ И КВАРТИРЕ

КАК ВЫБРАТЬ ВЕНТИЛЯТОР

Самым оптимальным вариантом для ванной комнаты и туалета можно считать настенный осевой вентилятор, который поможет справиться с сыростью и неприятным запахом, даже если общий вентканал сильно сузился из-за отсутствия ухода за ним. Перед тем как идти в магазин за покупкой, узнайте по каким критериям нужно выбирать этот прибор. Главные его характеристики это: · Безопасность. Очень важно обратить внимание на влагозащищенность самого вентилятора, поскольку ванная и туалет — комнаты с повышенной влажностью. · Уровень шума. Послушайте, как работают несколько моделей вентиляторов и сделайте вывод, комфортно ли вам будет им пользоваться. С шумом на самом деле можно побороться, установив вентиляционный шумоглушитель или шумоизоляцию внутри воздуховода. · Мощность. Выбор этого параметра зависит от объема комнаты и количества пользователей. Определить требуемую мощность можно умножив объем ванной комнаты на 6 или 8. Эти цифры — коэффициент, который зависит от количества использующих ванную людей: если ванной пользуются больше 3 человек, то объем умножают на 8, а если меньше 3, то на 6.
КАК САМОСТОЯТЕЛЬНО СДЕЛАТЬ ВЕНТИЛЯЦИЮ?

Для самостоятельной реализации воздухообмена в подвальном помещении, прежде всего, необходимо разобраться в общих понятиях и составляющих системы. В общих чертах она представляет собой систему труб или шахт, которые обеспечивают нормальные параметры влажности, температуры, воздухообмена. Исходя из этого, можно заключить, что определение типа проводимой вентиляции полностью зависит от масштабов подвала. Для подвальных помещений менее 50 м2 возможно обустройство естественной вентиляции. Подвалы же с площадью, превышающие данный размер, рекомендуется оборудовать принудительной вентиляцией, проектирование которой необходимо осуществлять еще на стадии разработки проекта дома. Такой подход во многом облегчит процесс прокладки и установки системы в целом.

Если обустройство принудительной системы осуществляется в уже построенном доме, то необходимо быть готовым к большим объемам трудных работ с использованием специализированной техники для бурения отверстий и специальных каналов не только фундамента, цоколя, но и перекрытия.

Сегодня рынок строительных материалов состоит из большого ассортимента труб и материалов для обустройства вентиляции в подвальных помещениях. Наибольшей популярности, среди которых получили трубы из ПВХ и оцинкованной жести. Использование труб ПВХ приобрело большую распространенность у тех, кто привык делать все своими руками.

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

Это текст. Нажмите, чтобы отредактировать и добавить что-нибудь интересное. Это легко.

На верх страницы

Якорь 5

9. РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ

В жилых многоквартирных домах выполнена система приточно-вытяжной вентиляции с естественным побуждением.

Система вентиляции спроектирована и выполнена в соответствии с требованиям СНиП 41-01-2003«Отопление, вентиляция и кондиционирование».

Для обеспечения нормальной работы системы вентиляции Вам необходимо знать некоторые особенности ее устройства и нормальной эксплуатации:

Система вытяжной вентиляции с естественным побуждением для жилых зданий рассчитана на разность удельных весов наружного воздуха температурой 5°C и температурой внутреннего воздуха при расчетных параметрах для холодного периода года.

Рециркуляция воздуха ограничивается пределами одной квартиры, занимаемой одной семьей.

Приток воздуха осуществляется естественным способом через оконные проемы (положение проветривание).

В холодный период года возможна конденсация влаги на холодных конструкциях окон.

Ниже приведены оптимальные нормы температуры, относительной влажности и скорости движения воздуха в жилых помещениях

ИНСТРУКЦИЯ по эксплуатации квартир в многоквартирных жилых домах

На верх страницы

В обязательном порядке требуется обеспечить приток наружного воздуха в помещение(используйте для этих целей режим проветривания на металлопластиковых окнах). Обеспечивайте температурно-влажностные параметры, указанные в таблице.

При установке декоративных решеток на вентиляционные отверстия обращайте внимание на их соответствие фактическим размерам проема вентиляционного канала. Не разрешается уменьшать размеры отверстия.
